视觉模型网站：Roboflow

一、熟悉工作流

1. Workflow 的工作流搭建

1
输入 → 模型 → 可视化 → 输出

2. 模型选择

1) 添加 Object Detection Model

因为要适配 NPU 与新手学习，选择 RF-DETR Nano。

在模型的 Additional Properties 里设置：

  • Class Filter = person（只检测行人）

2) 添加 Bounding Box Visualization

把模型检测到的人画框。

3) 添加 Label Visualization

在框旁边显示类别和置信度，比如：

1
person 0.87

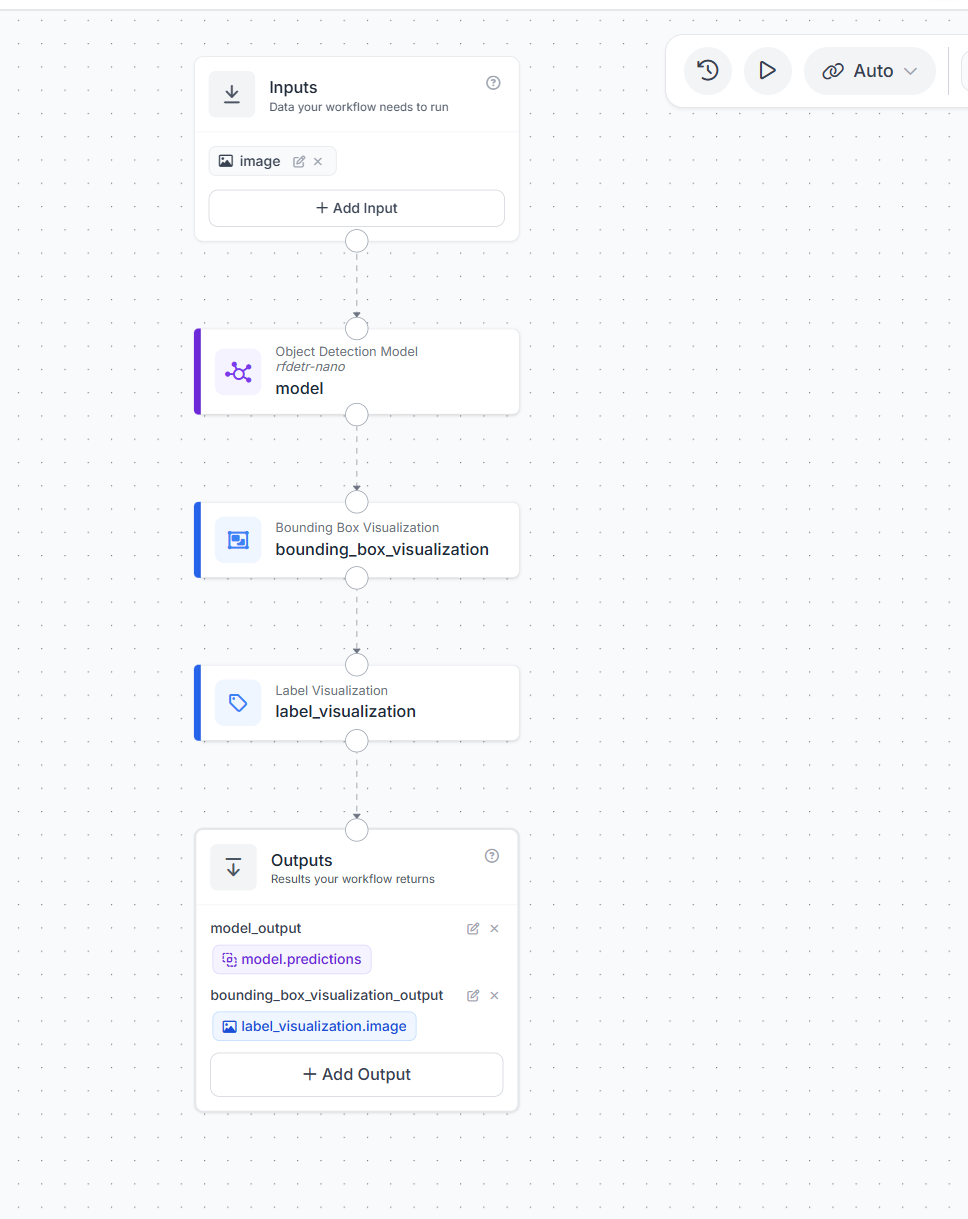

完整格式：

Workflow 完整格式

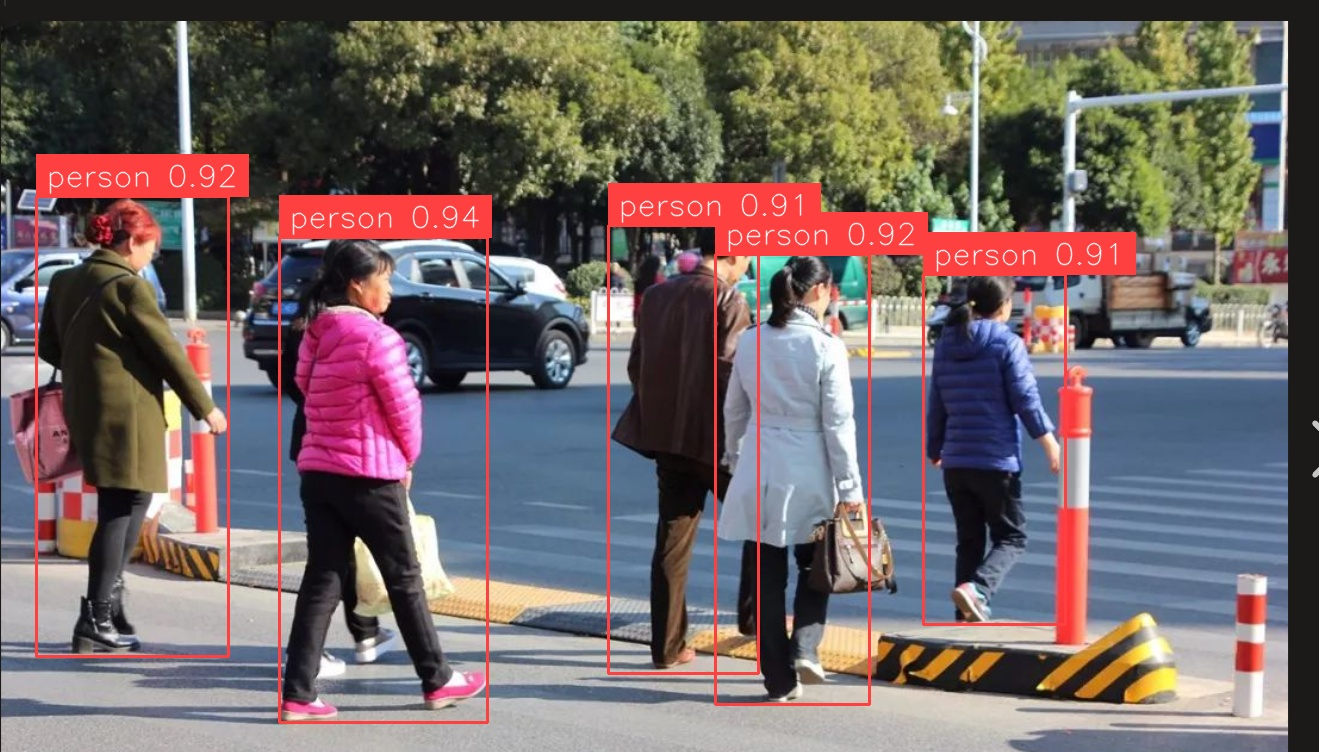

检测结果：

检测结果

二、Confidence（置信度）

1. Confidence 是什么

当模型看到一个目标时，它会输出类似这样的结果：

1
2
3
4
5
6
7
8
{
  "class": "person",
  "confidence": 0.87,
  "x": 320,
  "y": 240,
  "width": 80,
  "height": 180
}

此处的 confidence 即是模型检测率。

意思是：模型认为这个框是 person 的把握大约是 87%。

注意：它不是绝对真理，只是模型自己的”确信程度”。

2. Confidence Threshold 是什么

在 Workflow 里你设置的 confidence，其实是一个最低门槛。

比如你设置 confidence = 0.4，意思是：只保留置信度 ≥ 0.4 的检测结果。

检测结果 Confidence 处理
person 0.91 ✅ 保留
person 0.63 ✅ 保留
person 0.41 ✅ 保留
person 0.28 ❌ 丢掉
person 0.12 ❌ 丢掉

3. 调高和调低的区别

置信度调低（如 0.5 → 0.3）

  • 检测结果变多
  • 漏检变少
  • 误检可能变多

适合场景：

  • 有人没被框出来
  • 远处的人检测不到
  • 人被遮挡一部分
  • 画面模糊、光线暗
  • 你宁愿多看几个可疑框，也不想漏掉人

置信度调高（如 0.4 → 0.6）

  • 检测结果变少
  • 画面更干净
  • 误检变少
  • 漏检可能变多

适合场景：

  • 把路牌、衣服、包误判成人
  • 框太多，画面很乱
  • 你只想保留非常确定的人
  • 后续要触发告警，不想误报太多

4. 新手推荐怎么设

你现在做的是行人检测，建议这样试：

  • 第一次跑： confidence = 0.4，这是一个比较平衡的入门值
  • 如果漏检多： 调低 0.4 → 0.3
  • 如果误检多： 调高 0.4 → 0.5

不同场景建议：

场景 推荐 Confidence
告警（有人闯入就报警） 0.5 或 0.6（最怕误报太多）
数据收集（尽量收集所有可能有人的画面） 0.25 ~ 0.35（宁愿多收，再人工筛选）

三、Label Visualization（标签可视化）

1. Label Visualization 是干什么的

它负责把检测结果的文字画到图片上，比如：

1
2
3
person
person 0.87
Tracker Id 3

注意：它不负责检测，也不负责画框。检测是 Object Detection Model 做的，画框是 Bounding Box Visualization 做的。

2. 它一般接两个输入

  1. image — 图片
  2. predictions — 预测结果
1
2
image       = Bounding Box Visualization 的 image
predictions = Object Detection Model 的 predictions

意思是：先在原图上画框，再在带框图片上画文字。

如果接反了（比如 image 接到原图），可能就只显示标签，不显示前一步画好的框。

3. 标签和框是两个不同块

模块 功能
Object Detection Model 真正检测目标
Bounding Box Visualization 画框
Label Visualization 画文字
Outputs 决定最终返回什么

4. 不同结果下的显示

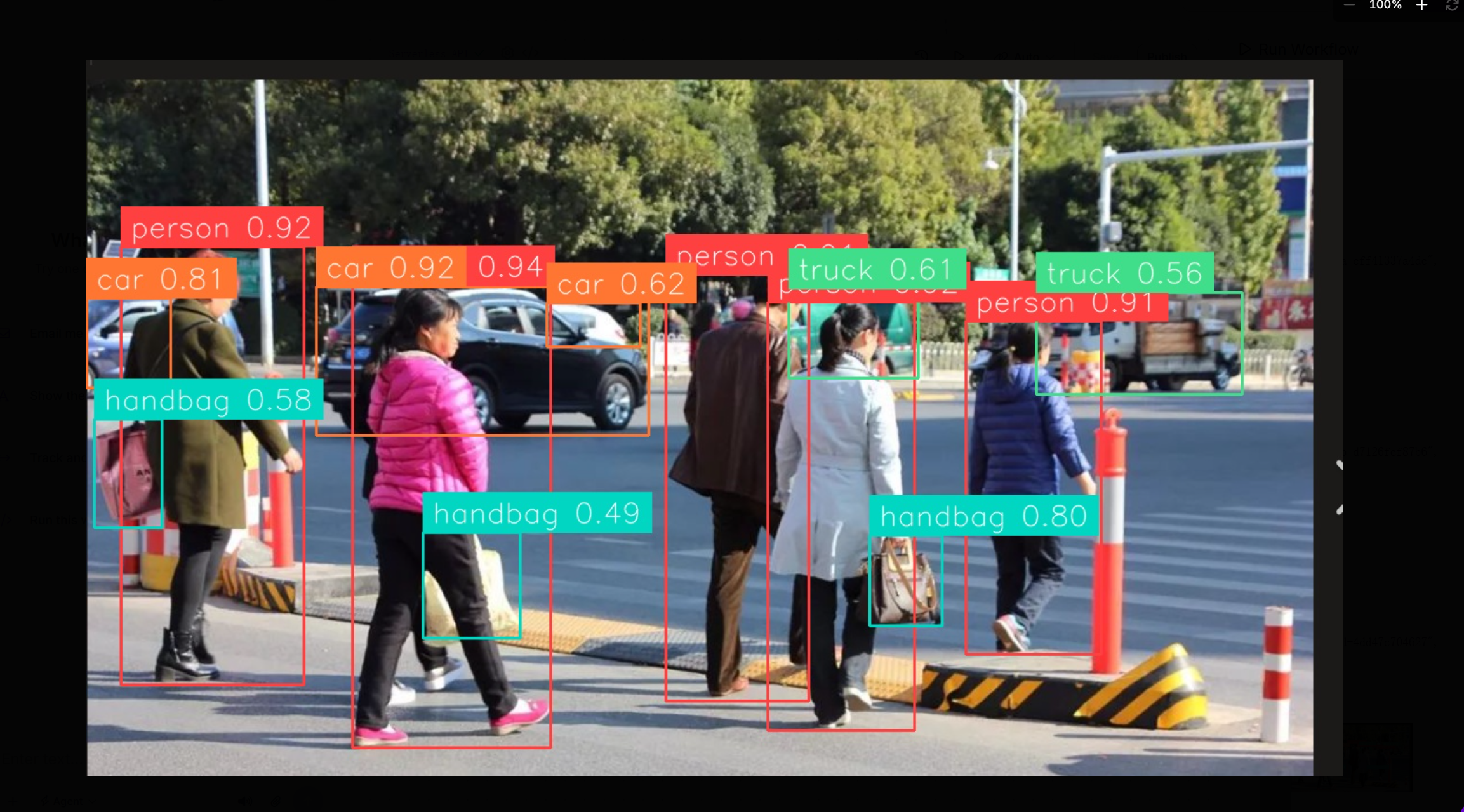

置信度 + 识别物体：

![置信度和识别物体](/img/屏幕截图 2026-07-27 154954.png)

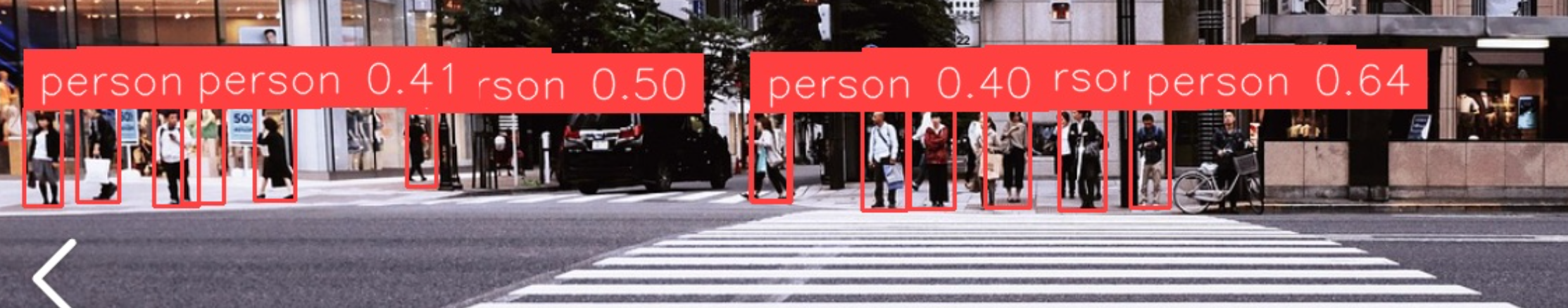

仅识别物体：

![仅识别物体](/img/屏幕截图 2026-07-27 163335.png)

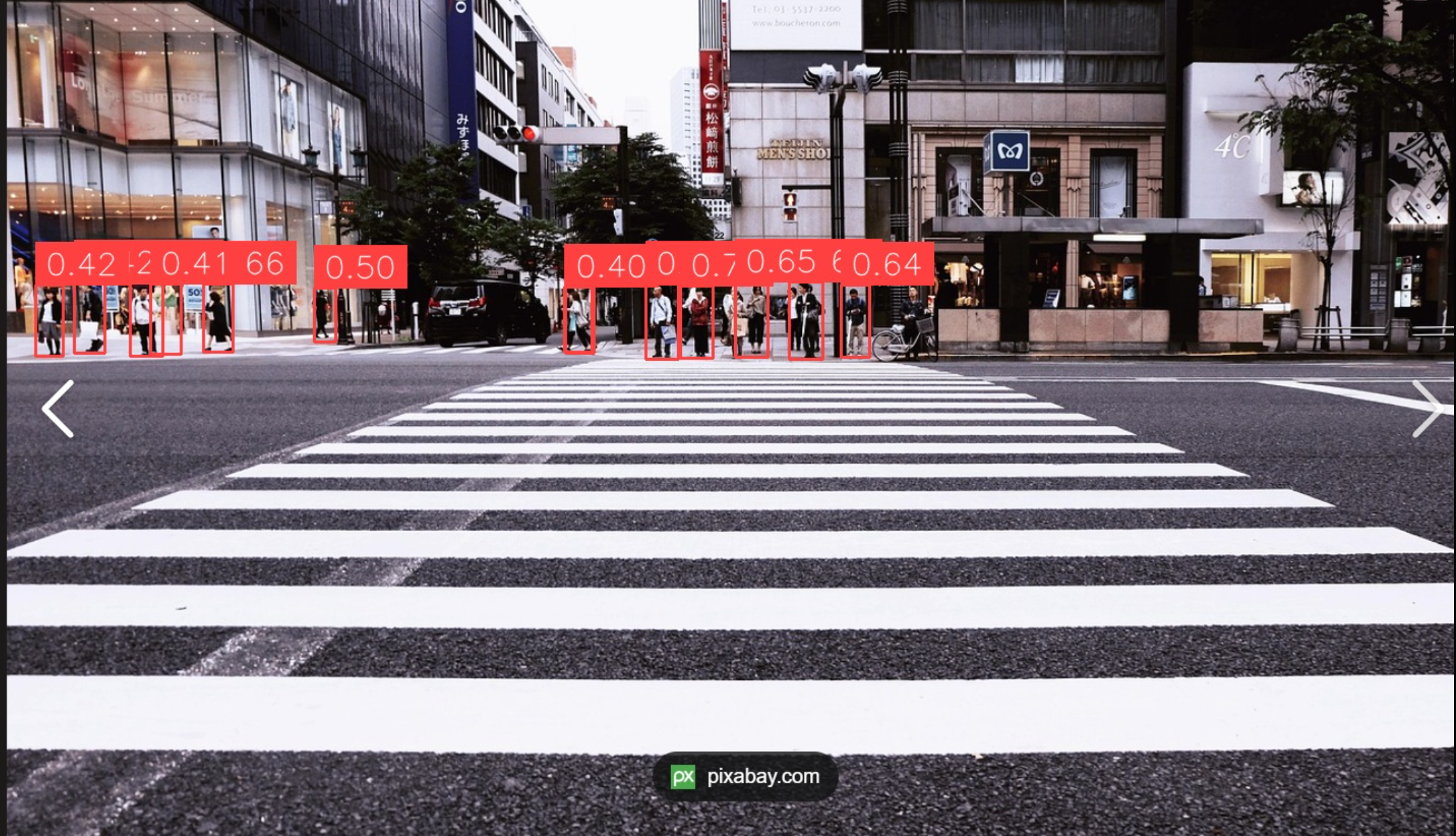

仅置信度：

![仅置信度](/img/屏幕截图 2026-07-27 164252.png)

四、Bounding Box Visualization（画框可视化）

1. 它是干什么的

它负责把模型检测到的位置画成框，比如红框、蓝框、绿框，都是这个块画出来的。

它不负责识别目标，只负责”画”。

2. 它需要两个输入

  • image — 图片
  • predictions — 预测结果

你的连接应该是：

1
2
image       = Inputs 的 image
predictions = Object Detection Model 的 predictions

意思是：在原图上，根据模型预测结果画框。

3. 常见设置

Thickness（框线粗细）

thickness = 2，数字越大，框越粗。

Color Palette（颜色方案）

如果只检测 person，颜色影响不大。如果检测多类别（person、car、dog），不同类别可能用不同颜色。

Color Axis（颜色依据）

值 含义
CLASS 按类别上色，适合多类别
INDEX 按第几个检测框上色
TRACK 按追踪 ID 上色，视频追踪时有用

建议：行人检测用 Color Axis = CLASS。

Roundness（圆角）

框角圆润程度，只影响视觉效果，不影响检测。

4. Bounding Box 和 Label 的顺序

推荐顺序：

1
2
3
Object Detection Model
  → Bounding Box Visualization
  → Label Visualization

也就是：先画框，再画字。

如果顺序反了，也可能能看到结果，但通常不如这个清晰。

5. 线条粗细区别

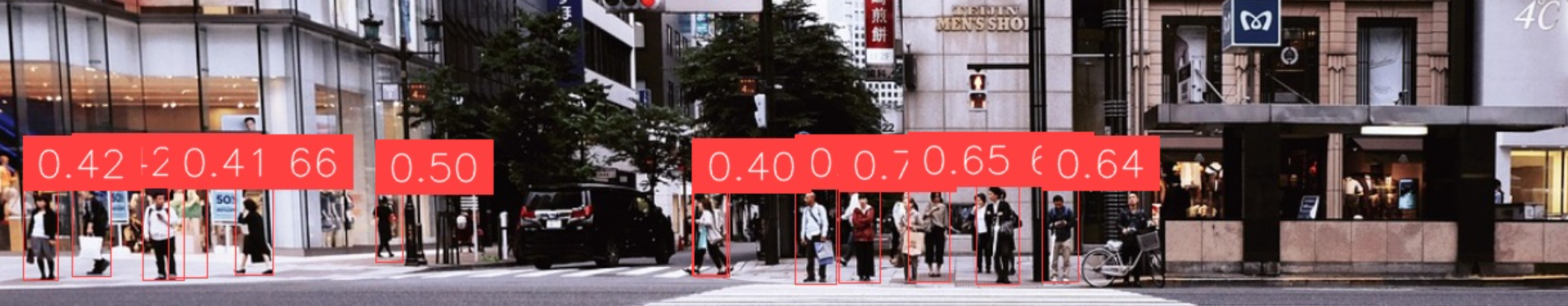

细线：

细线框

粗线：

![粗线框](/img/屏幕截图 2026-07-27 163335-1.png)

五、Output（输出）

1. Outputs 是干什么的

前面的模块是在处理图片：

1
输入 → 模型检测 → 画框 → 画标签

但如果你不在 Outputs 里把结果接出来，Workflow 跑完后你可能看不到想要的内容。

所以 Outputs 的作用是：告诉 Workflow 最终要返回哪些结果。

2. 你现在的两个输出

输出 1：模型检测结果（JSON）

变量名：model_output

它接的是：Object Detection Model → predictions

这个输出是 JSON，里面有每个人的位置、类别、置信度，大概长这样：

1
2
3
4
5
6
7
8
{
  "class": "person",
  "confidence": 0.87,
  "x": 300,
  "y": 240,
  "width": 80,
  "height": 160
}

适合给程序用，比如后面做统计、报警、保存数据。

输出 2：可视化图片

变量名：bounding_box_visualization_output（或建议命名为 output_image）

它接的是：Label Visualization → image

这个输出是带框、带标签的图片。适合给人看，比如检查模型效果。

六、IoU Threshold（两个框的重叠程度）

1. 什么是 IoU

比如模型在同一个人身上画了两个很接近的框：

  • 框 A：person 0.82
  • 框 B：person 0.76

如果这两个框重叠很多，系统会认为它们可能是同一个人，只保留其中一个。

2. IoU Threshold 控制什么

它控制的是：两个框重叠到什么程度时，要把它们当成重复框处理。

注意：IoU 不是置信度。

3. 参数对比

参数 控制什么
Confidence 这个框够不够可信
IoU Threshold 两个框是不是重复
Class Filter 要不要这个类别
Max Detections 最多保留几个框

4. 调高和调低的区别

IoU Threshold 调低（如 0.5 → 0.3）

  • 更容易把重叠框当成重复框
  • 重复框更少
  • 但挨得很近的两个人可能被误合并

适合场景：

  • 同一个人出现多个重复框
  • 画面上框太重叠
  • 想让结果更干净

IoU Threshold 调高（如 0.5 → 0.7）

  • 更宽容，允许重叠框同时存在
  • 不容易把靠得近的两个人合并
  • 但重复框可能变多

适合场景：

  • 人群很密集
  • 多个人挨得很近
  • 不想把两个靠近的人误合并成一个

5. 新手建议怎么设

你现在做行人检测，先不要动它，建议保持默认值。

只有出现这两种问题再调：

情况 操作
同一个人有两个框 IoU 调低一点：0.5 → 0.4
两个人靠很近，只剩一个框 IoU 调高一点：0.5 → 0.6

七、Max Detections（最大检测数目）

1. Max Detections 是什么

它的意思是：一张图片里最多返回多少个检测框。

比如你设置 Max Detections = 100，意思是：最多输出 100 个目标。

如果画面里模型找到了 150 个候选目标，它最终只会保留前 100 个，通常优先保留置信度更高的。

八、NMS（去重复框）

1. 什么是 NMS

NMS（Non-Maximum Suppression，非极大值抑制）用于去掉重复的检测框。

2. Class Agnostic 是什么意思

Class Agnostic 的意思是：不看类别，只看框的位置和重叠程度。

所以 Class Agnostic NMS 的意思是：去重复框时，不区分类别。

3. 开和关有什么区别

假设同一个位置有两个框：

  • person 0.81
  • car 0.76
Class Agnostic NMS 行为
开 系统觉得两个框位置重叠太多，可能是同一个东西 → 只保留一个更高分的
关 系统觉得它们类别不同 → 两个框都保留

九、Max Candidates（筛选前最多保留多少候选框）

1. 什么时候有用？

场景 A：人特别多

比如：车站、商场、学校操场、演唱会、十字路口、监控俯拍人群——画面里可能有几十甚至上百个人。

如果 Max Candidates 太低，模型可能在早期就丢掉一些候选人，导致后面根本没机会显示出来。这时候可以适当提高 Max Candidates，给更多可能的人进入最终筛选的机会。

场景 B：小目标很多

比如高处监控拍马路，远处的人很小。远处小人通常置信度不高，候选也容易被挤掉。

如果你发现：

  • 近处的人能检测到
  • 远处很多小人检测不到

除了降低 confidence、换更大的 RF-DETR 模型之外，也可以考虑提高 Max Candidates。

但注意，它不是优先调的参数。优先顺序通常是：

  1. 降低 confidence
  2. 换 rfdetr-small 或 rfdetr-medium
  3. 再考虑 Max Candidates

场景 C：检测非常密集的物体

不只是行人，其他项目也会用到：

  • 货架商品检测
  • 螺丝检测
  • 水果计数
  • 细胞检测
  • 停车场车辆检测
  • 人群计数

这些场景共同特点是：

  • 一张图里目标数量很多
  • 目标之间距离近
  • 模型候选框数量很大

这时候 Max Candidates 太小，可能影响召回率（漏掉一些目标）。

十、模型大小选择

1. 模型大小代表什么

同一个模型家族里：

越大 越小
准确率更高 速度更快
速度更慢 资源更省
资源消耗更多 准确率相对低一点
成本更高 更适合实时摄像头

模型选择不是”越大越好”，而是看你的目标。

2. RF-DETR 常见大小

模型 特点 适合场景
rfdetr-nano 最快、最轻 新手入门、实时检测、普通摄像头
rfdetr-small 速度和准确率更平衡 正式项目初版、视频流
rfdetr-medium 更准，但更慢 图片分析、准确率优先
rfdetr-large+ 更强、更重 复杂场景、离线分析、预算充足

你现在用的 rfdetr-nano 非常适合第一课，因为它容易跑通。

3. 行人检测怎么选

场景 推荐模型
普通实时摄像头（办公室、门口、走廊、普通路口） rfdetr-nano 或 rfdetr-small
人比较远、比较小（高位监控、停车场、广场） rfdetr-small 或 rfdetr-medium
图片离线分析，不在乎速度 rfdetr-medium
人群很密集、遮挡严重（车站、商场、演唱会） rfdetr-medium（必要时更大模型）

4. 怎么判断 Nano 不够了

出现以下情况可以考虑升级：

  • 远处的人经常漏掉
  • 遮挡的人检测不到
  • 低清、夜间、模糊画面效果差
  • 人很多时漏检明显
  • 同一个场景里误检比较多

升级顺序建议：

1
rfdetr-nano → rfdetr-small → rfdetr-medium

不要一开始直接跳到最大模型。

本文为 Workflow 工作流学习笔记，持续更新中。
